les kv des moteurs

16 Mai

Mais Que signifient les KV et les tours ?

Les moteurs brushed ou à charbon étaient classés par tours en fonction de leur bobinage.



Par habitude, cette dénomination de puissance des moteurs a été conservée pour indiquer la puissance des moteurs brushless.



Certains moteurs sont indiqués en tours et d’autres en KV.



Voici un tableau que je viens de réaliser et qui permet de trouver facilement le rapport entre KV et tours.


Les KV ne représentent pas la puissance du moteur.



Pour preuve, un moteur de 1/18° tout petit peut faire 8000 KV et pourtant il ne tractera jamais un gros 1/8°



1 KV signifie 1 rotation de 1 tour par minute du moteur pour 1 volt.



Ex : 1 moteur de 2000 KV



Sous 1 volt, il tourne à 2000 tours / min



En Lipo 4s, il tourne à 16 volts x 2000 tours = 32.000 tours / min



Attention, un moteur brushless est presque toujours fait pour tourner au MAXIMUM a 50.000 tours / min (voire 60.000 tr/mn pour les moteurs haut de gamme).



Donc notre moteur de 2000 KV peut supporter



50.000 / 2000 = 25 volts



Les KV peuvent être assimilés à la puissance en CV d’un moteur de voiture



C’est la puissance en Watts qui compte.

La puissance en watts peut être assimilée au couple d’un moteur de voiture.

Elle est souvent difficile à trouver sur le site des fabricants.



Par exemple on la trouve facilement sur le site des moteurs Neu :



http://www.neumotors.com/Site/1500_series.html



Ainsi la gamme 1512 comparable à celle d’un xerun 4068 consomme 1000 watts  en usage normal et 2000 watts en pointe. Elle correspond bien à un buggy 1/8° de 3,5 kg



La gamme 1515 comparable à celle d’un xerun 4074 ou 4274 consomme 1250 watts  en usage normal et 2500 watts en pointe. Elle correspond bien à un truggy 1/8° de 4 kg



La gamme 1521 comparable à la gamme d’un xerun 4080 consomme 1500 watts  en usage normal et 3000 watts en pointe. Elle correspond bien à un Losi LST ou un Savage 1/8° de 5 à 7 kg



Pour choisir votre vario en fonction de votre moteur, regardez ma rubrique



Quelle puissance pour votre vario

Comment définir la puissance necessaire à votre variateur



En fait, elle dépend tout simplement de la puissance en WATTS que peut consommer votre moteur à sa puissance maximale.





1/ Il faut d’abord fouiller sur internet pour trouver cette puissance.



Par exemple,



– Les moteurs de buggys 1/8° Castle Creation 1512, Tekin RX8 ou xerun 4068 consomment en pointe 2000 WATTS



– Les moteurs de truggys 1/8° Castle Creation 1515, Tekin RX8 ou xerun 4074 consomment en pointe 2500 WATTS



– Les moteurs de Monster 1/8° Castle Creation 1518, ouxerun 4084 consomment en pointe 3500 WATTS





2/ Ensuite, il suffit d’applique la formule



P = U x I



P est la puissance en Watts

U est la tension, en volts.
I en Ampères.



Attention, un accu Lipo a un voltage fortement variable

En pleine charge 1S = 4,15 volts

En limite de décharge 1S = 3,00 volts





Exemple 1 :

– moteur CASTLE 1512 de 2000 WATTS

– accu Lipo 4s (en limite de décharge = 4 x 3 Volts = 12 Volts)



2000 = 12 x I



I = 2000 / 12 = 167 Ampères





Exemple 2 :

– moteur CASTLE 1512 de 2000 WATTS

– accu Lipo 5s (en limite de décharge = 5 x 3 Volts = 15 Volts)



2000 = 15 x I



I = 2000 / 15 = 133 Ampères





Exemple 3 :

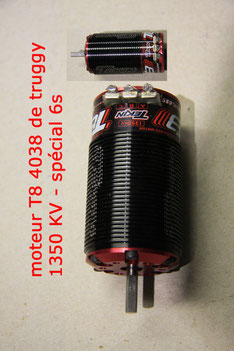

– moteur TEKIN T8 série 4038 pour truggy de 2500 WATTS

– accu Lipo 5s (en limite de décharge = 5 x 3 Volts = 15 Volts)



2500 = 15 x I



I = 2500 / 15 = 167 Ampères
